安裝抗震支吊架是為了在地震中給予建筑機電工程設施給予可靠的保護，承受來自任意水平方向的地震作用。很多朋友問我，抗震支吊架是怎么設計的，有何安裝步驟和相關原則呢？

抗震支吊架設計

1.設計范圍：≥DN65的給水、熱水、消防、空調水管道或重力超過1.8KN的其他設備，風管矩形截面面積大于等于0.38m2和圓形管徑直徑大于等于0.7m的風道應設置抗震支吊架。

2.內徑不小于60mm的電氣配管或重力不小于150KN/M的電纜梯架、電纜槽盒、母線槽均應進行抗震支吊架設計。

3.水平管道應在離轉彎處0.6m范圍內設置側向抗震支吊架，當斜撐直接作用于管道時，可作為另一側管道的縱向抗震支吊架。

4.每段水平直管應在兩段設置側向抗震支吊架。

5.當兩個側向抗震支吊架間距大于等于最大設計間距時，應在中間增設側向抗震支吊架。

6.每段水平直管應至少設置一個縱向抗震支吊架。

抗震支吊架安裝原則

安裝前仔細閱讀施工圖紙，并進行現場勘查并與施工圖進行比對。同時要配合其他工種的安裝進度。按施工圖紙勘查現場后，需進行放線、定位的工作。同時標記出管道、橋架、風管等吊掛物需要爬坡及轉彎處的位置，留出支吊架安裝的空間。多種管線集中在一起時，要按照小讓大，有壓讓無壓，常溫讓保溫的原則。

支吊架安裝時，應嚴格按照?qǐng)D紙要求的安裝間距、安裝方式、安裝角度進行安裝。抗震支架的形式主要有四種：單水管系統、單風管系統、單橋架系統、組合系統。

一、單管抗震支吊架安裝步驟

根據單管的安裝類型，單管的安裝步驟主要包括：測量、錨栓定位→切料→主吊的安裝→斜撐的安裝→加勁裝置的安裝。

二、風管抗震支吊架的安裝步驟

以矩形風管為例，根據風管的外形，選擇對應的抗震支吊架來進行安裝，安裝的步驟主要包括：測量、錨栓定位→切料→主吊的安裝→橫粱的安裝→斜撐的安裝→加勁裝置的安裝

三、橋架抗震支吊架的安裝步驟

根據橋架的外形，選擇對應的抗震支吊架來進行安裝，安裝的步驟主要包括：測量、錨栓定位→切料→主吊的安裝→橫粱的安裝→側向、縱向支撐的安裝→加勁裝置的安裝

四、組合抗震支吊架的安裝步驟

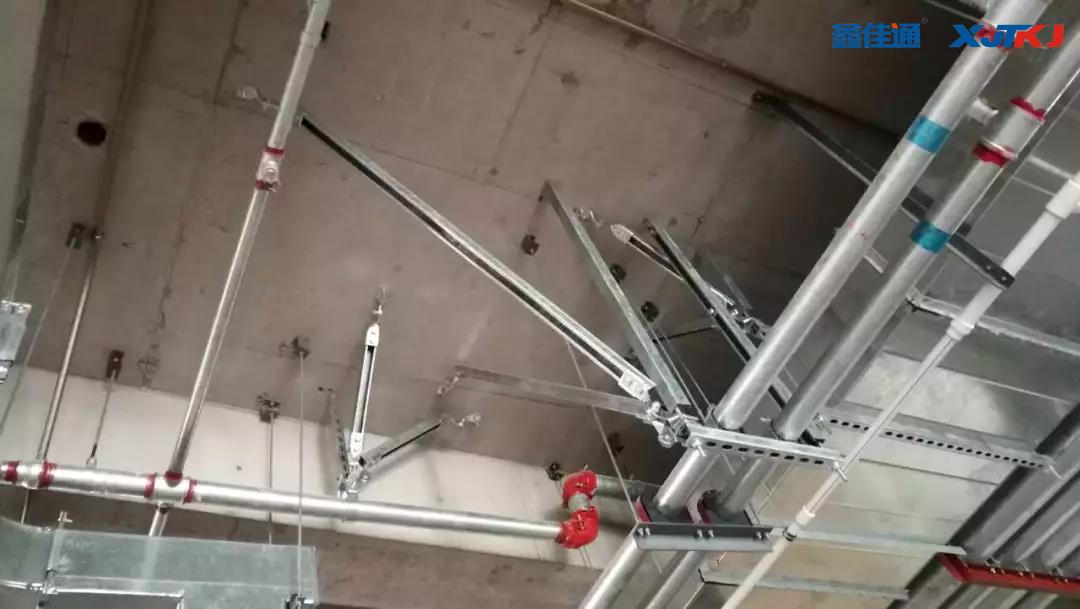

組合的種類有很多，但是安裝的步驟基本一致，現已水管組合為例來進行安裝，根據組合的安裝形式，選擇對應的抗震支吊架進行安裝，安裝的步驟主要包括：測量、錨栓定位→切料→主吊的安裝→橫粱槽鋼的安裝、水管的固定→側向、縱向支撐的安裝→加勁裝置的安裝。

抗震支吊架廣泛應用于建筑機電領域給排水、消防、供暖、通風、空調、燃?xì)狻崃Α㈦娏Α⑼ㄓ嵉葯C(jī)電工程設施，在應對地震引發的災害中，可以達到減輕地震破壞，減少和盡可能防止次生災害的發生，達到減少人員傷亡及財產損失的目的。
