電纜橋架抗震支架的安裝步驟
文章來源：鑫佳通抗震 作者：抗震支架小編 發布時間：2018-08-01 09:48:44 瀏覽次數：34322
[導讀]：電纜橋架抗震支架是限制附屬橋架工程設施產生位移，控制橋架振動，并將荷載傳遞至承載結構上的各類組件或裝置。通過對機電管線及設備的地震力進行計算，并對管線及設備與機構體的連接進行抗震加固并對其進行抗震驗算，使機電管線及設備與建筑結構體建立可靠連接，可將機電管線及設備承受的地震作用全部傳遞到結構體上，使其遭遇到設防烈度的地震影響后能迅速恢復運轉，進而達到盡快恢復建筑物使用功能的目的。▶ 語音朗讀; 本文578個文字,預計閱讀時間2分鐘。
電纜橋架抗震支架是限制附屬橋架工程設施產生位移，控制橋架振動，并將荷載傳遞至承載結構上的各類組件或裝置。通過對機電管線及設備的地震力進行計算，并對管線及設備與機構體的連接進行抗震加固并對其進行抗震驗算，使機電管線及設備與建筑結構體建立可靠連接，可將機電管線及設備承受的地震作用全部傳遞到結構體上，使其遭遇到設防烈度的地震影響后能迅速恢復運轉，進而達到盡快恢復建筑物使用功能的目的。
電纜橋架抗震支架的安裝步驟：
根據橋架的外形，選擇對應的抗震支吊架來進行安裝，安裝的步驟主要包括：測量、錨栓定位→切料→主吊的安裝→橫粱的安裝→側向、縱向支撐的安裝→加勁裝置的安裝
1、電纜橋架測量
主要是測量所要安裝的橋架規格及橋架底標高距樓板的高度，來決定全螺紋吊桿的長度、橫梁槽鋼的長度、加勁槽鋼的長度及斜撐槽鋼的長度；確定膨脹錨栓的位置，以便進行鉆孔。
2、切料
根據1）測量出的相關數據進行材料的切割下料，槽鋼切割完后須在切口處噴金屬噴鋅劑，避免切口腐蝕。
3、主吊的安裝
根據主吊膨脹螺栓的位置，鉆孔，進而安裝膨脹錨栓及全螺紋吊桿。
4、橫梁的安裝
安裝橫梁槽鋼，進而安裝限位組件。
5、電纜橋架側向、縱向支撐的安裝
定位側向、縱向支撐的膨脹錨栓的位置，鉆孔，進而安裝側向、縱向支撐。
6、加勁裝置的安裝
安裝加勁裝置時，間距應該滿足相應的要求。
附安裝圖例：

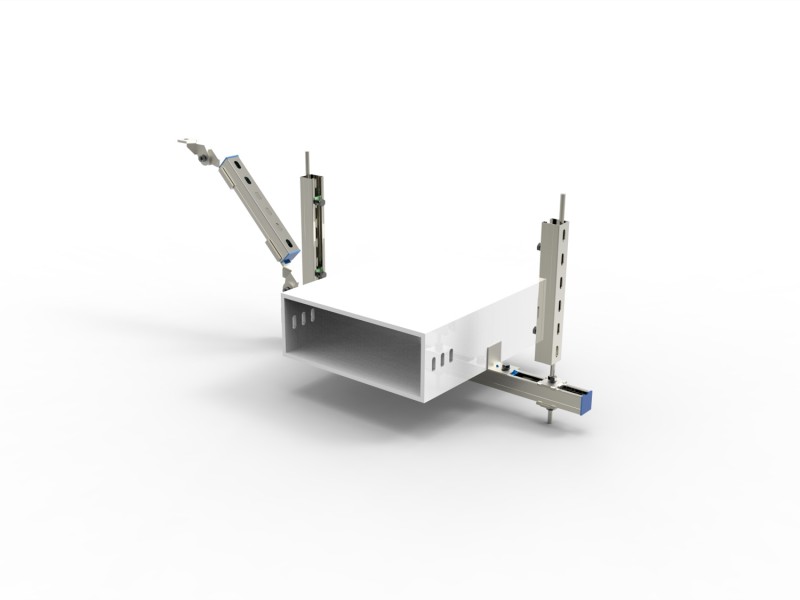

電纜橋架側向抗震支架
電纜橋架雙向抗震支架
