機電抗震支架系統是牢固連接于已做抗震設計的建筑結構體的管路、槽系統及設備，以地震力為主要荷載的支架系統，原有一般意義的支吊架系統是以重力為主要荷載的支架系統，這兩種支架系統的設置并不重復而是相輔相成的。加裝抗震支架系統管路的各點位移較未安裝抗震支架者降低5~ 10倍，有效的提高了管路系統的抗震性能。

抗震支吊架和減震支吊架區別

1、抗震支吊架是以地震力為主要荷載的抗震支架系統，針對的是遭遇到設防烈度的地震時能將管道及設備產生的地震作用傳到結構體上的一種抗震支架措施。

2、抗震支吊架的形式和承重減震支吊架一樣也有很多種，主要有：單管抗震支吊架、門型多管抗震支吊架、電氣系統管道抗震支吊架、風管抗震支吊架、綜合管道抗震支吊架、及設備抗震支吊架等。

3、目前國內機電抗震設計主要是參照《建筑抗震設計規范》（GB50011-2011）第3.7.1強條：“非結構構件，包括建筑非結構構件和建筑附屬機電設備，自身及其與結構主體的連接應進行抗震設計。”和第13章及《建筑機電工程抗震設計規范》（GB50981-2014）等規范內容。機電抗震加固的基本原理是：通過對機電管線及設備的地震力進行計算，并對管線及設備與建筑構體的連接進行抗震加固并對其進行抗震驗算，使機電管線及設備與建筑結構體建立可靠連接，可將機電管線及設備承受的地震作用全部傳遞到結構體上，使其遭遇到設防烈度的地震影響后能迅速恢復運轉，進而達到減少和盡量避免次生災害、盡快恢復建筑物使用功能的目的。其主要的設計步驟是對管道及設備進行布點→逐一力學計算及選型→逐點驗算直至各點均滿足抗震設防要求。

4、承重減震支吊架是以重力荷載為主要荷載的管道固定支架系統，針對的是管道及設備在重力滿負荷運轉時將管道敷設在建筑物上的一種固定措施。

5、承重減震支吊架的形式有很多，主要有：單條管道的承重減震支吊架、門型多管的承重減震支吊架、電氣系統的承重減震支吊架、風管系統的承重減震支吊架、各種管道組合的承重減震支吊架、各種設備的承重減震支吊架等等。

6、目前國內在設計時主要參照的是各種標準圖集：《室內管道支架及吊架》03S402；《風管支吊架》03K132；《電纜橋架安裝》04D701等。

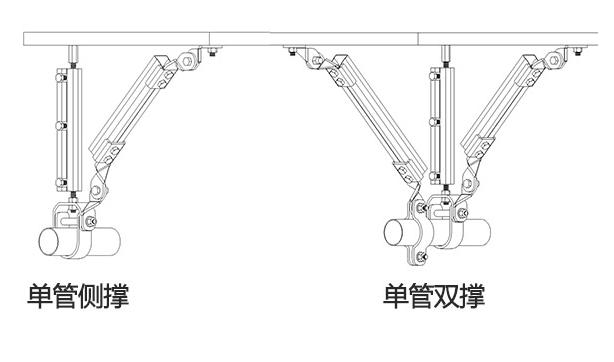

抗震支吊架

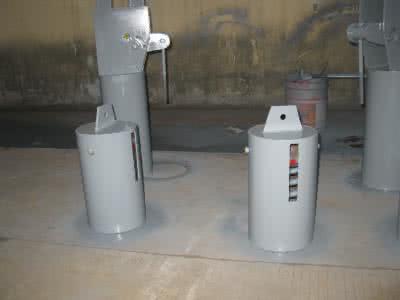

減震支吊架

抗震支吊架在建筑機電工程中的應用范圍

1、大于DN65mm的所有管道；

2、所有防排煙系統管道；

3、所有直徑大于0.70m的圓形風管；

4、所有截面積大于0.38㎡的矩形風管；

5、重量在15kg/m及以上的電線橋架；

6、所有門形吊架。

抗震支吊架分類及布置原則

抗震支吊架可在地震中給予機電各系統充分保護，可用于抵抗來自水平及垂直方向的地震力的破壞。根據所保護機電系統的不同，抗震支吊架可分為管道抗震系統、風管抗震系統和電氣(包括電氣線管、線槽及橋架)抗震系統。

抗震支吊架分類及布置原則

1、管道抗震加固側向間距要求為：溝槽連接管道、焊接鋼管、釺焊銅管等剛性材質的管線.橫向吊架間距最大不得超過12m；HDPE等非剛性材質的管線，橫向吊架間距最大不得超過6m。

2、管道抗震加固縱向間距要求為：溝槽連接管道、焊接鋼管、釺焊銅管等剛性材質的管線，縱向吊架間距最大不得超24m;HDPE等非剛性材質的管線，橫向吊架間距最大不得超過12m。

風管抗震支架系統的布置原則

1、普通剛性風管側向抗震吊架的最大間距為9m,普通剛性風管縱向抗震吊架的最大間距為18m。

2、玻璃纖維、塑料和其他非剛性材質風管的側向抗震吊架，最大間距為4.5m.縱向最大間距為9m。

電氣抗震支架系統的布置原則

1、剛性電氣線管、線槽及橋架側向抗震最大間距不得超過12m，縱向抗震最大間距不得超過24m。

2、非剛性材質電氣線管、線槽及橋架橫向抗震最大間距不得超過6m，縱向最大間距不得超過12m。

抗震支架系統計算原則

抗震支吊架的安裝形式及布置原則都是依據嚴格的力學計算結果確定的，地震力的計算必須滿足規范要求。
