        在現代建筑的機電系統中機電管道的數量十分巨大、規格型號非常復雜、使用功能也各有不同。機電系統在日常的工作時，管道在重力滿負荷運轉時是否有足夠的強度將管道固定在結構上是整個機電系統能否正常運轉的關鍵；當突發地震時，機電系統管道在設防烈度的地震作用下能否保證不跌落，以及有些生命線系統（如：消防噴淋和防排煙系統）能否保證正常運轉，也是關乎到保障人們生命財產的重要因素。如何把這些管道系統合理的、安全的布置在建筑物中，支吊架將起到至關重要的作用。這其中就主要包括承重支吊架和抗震支吊架等。本文針對這兩種不同的支吊架就其在概念與作用、工作原理及安裝形式方面進行闡述，使大家能夠直觀的了解兩種支吊架的區別和聯系。

承重支吊架：

2.1承重支吊架是以重力荷載為主要荷載的管道固定支撐系統，針對的是管道及設備在重力滿負荷運轉時將管道敷設在建筑物上的一種固定措施。

2.2承重支吊架的形式有很多，主要有：單條管道的承重支吊架、門型多管的承重支吊架、電氣系統的承重支吊架、風管系統的承重支吊架、各種管道組合的承重支吊架、各種設備的承重支吊架等等。

2.3目前國內在設計時主要參照的是各種標準圖集：《室內管道支架及吊架》03S402；《風管支吊架》03K132；《電纜橋架安裝》04D701等。

抗震支吊架：

3.1抗震支吊架是以地震力為主要荷載的抗震支撐系統，針對的是遭遇到設防烈度的地震時能將管道及設備產生的地震作用傳到結構體上的一種抗震支撐措施。

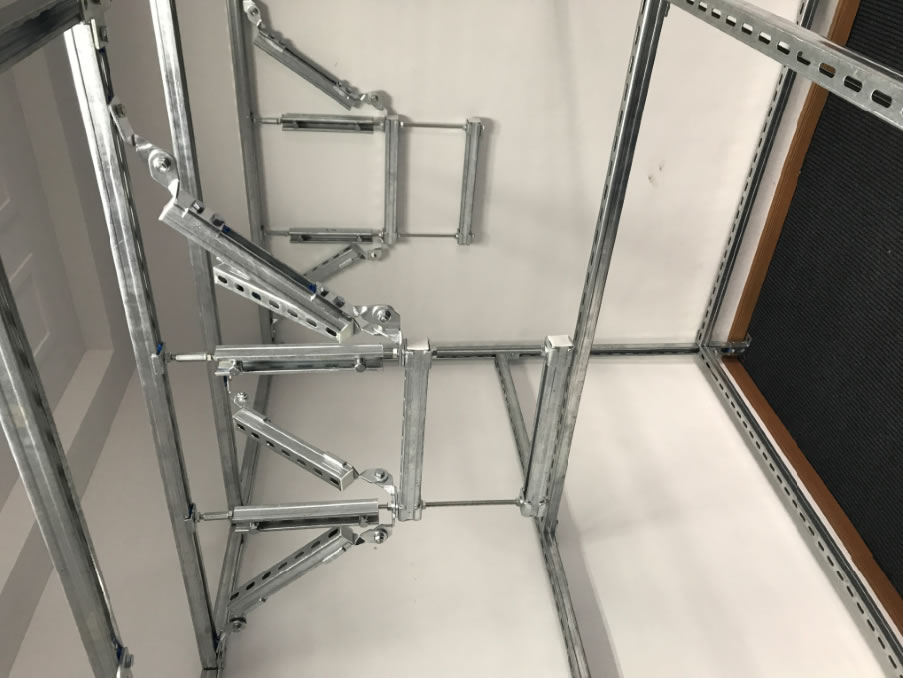

3.2抗震支吊架的形式和承重支吊架一樣也有很多種，主要有：單管抗震支吊架、門型多管抗震支吊架、電氣系統管道抗震支吊架、風管抗震支吊架、綜合管道抗震支吊架、及設備抗震支吊架等。

3.3目前國內機電抗震設計主要是參照《建筑抗震設計規范》（GB50011-2011）第3.7.1強條：“非結構構件，包括建筑非結構構件和建筑附屬機電設備，自身及其與結構主體的連接應進行抗震設計。”和第13章及《建筑機電工程抗震設計規范》（GB50981-2014）等規范內容。機電抗震加固的基本原理是：通過對機電管線及設備的地震力進行計算，并對管線及設備與建筑構體的連接進行抗震加固并對其進行抗震驗算，使機電管線及設備與建筑結構體建立可靠連接，可將機電管線及設備承受的地震作用全部傳遞到結構體上，使其遭遇到設防烈度的地震影響后能迅速恢復運轉，進而達到減少和盡量避免次生災害、盡快恢復建筑物使用功能的目的。其主要的設計步驟是對管道及設備進行布點→逐一力學計算及選型→逐點驗算直至各點均滿足抗震設防要求。

兩種支吊架的區別:

4.2兩種支吊架涉及范圍不同：

（1）幾乎所有規格的管道都要設置承重支吊架（埋地及埋墻除外）。

（2）抗震支吊架設置范圍：

冷熱水、消防、空調水等管道系統抗震支撐設計范圍：

DN32mm及以上管徑的鍋爐房，空調機房，水泵房管路。

DN65mm及以上管徑的所有管路。

15Kg/m及以上的所有管道門型吊架（需考慮懸掛管線的滿負荷重量）。

空調、通風、防排煙管路系統抗震支撐設計范圍：

所有防排煙系統管道

直徑大于等于0.70米的風管。

截面積大于等于0.38m?的矩形風管。

電力系統管道及電纜橋架系統抗震設計范圍：

DN65mm及以上管徑的電線套管；

15Kg/米及以上的電線套管，電纜橋架，母線槽。

4.3兩種抗震支吊架分析比較：

承重支吊架主要計算管道的重力荷載，在水平方向的力主要以防晃及防機械震動為主?？拐鹬У跫軇t以地震時管道所受的地震作用為主要荷載。依據《建筑機電工程抗震設計規范》（GB50981-2014）第1.0.3強條：“抗震設防烈度6度及6度以上地區的機電工程必須進行抗震設計?！睂τ诘卣鹱饔?，一般地區（地震設防烈度≤8度）只考慮水平地震作用。根據《建筑抗震設計規范》（GB50011-2011）第5.1.1條規定： 8、9度時的大跨度和長懸臂結構及9度時的高層建筑，應計算豎向地震作用。在《室內管道支架及吊架》03S402的第4.3.1條中的表述是：“水平荷載：按垂直荷載的0.3倍計算。地震荷載：按地震設防烈度≤8度計算地震作用，不考慮風荷載?！眱烧咴诒硎錾洗嬖谝恍┎町悾趯嶋H的應用中存在一些誤區，我們通過以下幾個例子進行分析比較：

首先我們假設在設防力度為7度的某乙類建筑的消防系統管道進行抗震計算，水平地震力為F=γηζ1ζ2αmax G系數取最大值其計算結果為F=0.64G.。即水平地震力數值相當于管道滿負荷重力數值的0.64倍，遠超出該圖集“水平荷載：按垂直荷載的0.3倍計算”。所以圖集中水平荷載是垂直荷載的0.3倍是考慮到水平方向晃動及其他安全因素，而起不到充分的抗震作用。我們更不應將4.3.1條解釋為：地震設防烈度≤8度的情況下可參照圖集而無需抗震設計。而是應該理解為該圖集所計算的參數是在地震設防烈度≤8度的情況下適用的（不考慮豎向地震作用），而在8、9度時的大跨度和長懸臂結構及9度時的高層建筑，還應將根據《建筑抗震設計規范》要求把豎向地震作用計算考慮在內。
